DELTABLOC® - Parapete prefabricate din beton și panouri fonoabsorbante

AVANTAJELE SISTEMULUI DELTABLOC®

Siguranță. Sistemul DELTABLOC® se compune din elemente prefabricate din beton interconectate. Fiecare element prefabricat este conectat cu elementele alăturate prin intermediul unor cuple din oțel galvanizat înglobate în beton. Bare din oțel, sudate de cuplele galvanizate la fiecare capăt al elementului prefabricat, traversează întreaga lungime a elementului, formând astfel un sistem de cuplare continuu. Această continuitate permite transferul forțelor aplicate. Sistemul de parapete tip “New Jersey” din beton DELTABLOC® este deci un lanț cinematic, care nu poate fi vandalizat, are un design tehnic solid, dovedit de rezultatele testelor de impact.

Montaj rapid, flexibilitate. Datorită sistemului de cuplare inovator patentat de DELTABLOC®, sistemul de parapete tip New Jersey din beton DELTABLOC® se montează rapid și în siguranță, din orice parte de acces, indiferent de condițiile meteorologice. Sistemul nu necesită alte piese suplimentare, detașabile. Unul sau mai multe elemente pot fi ușor înlocuite în lanțul care formează sistemul de siguranță rutieră. Dispozitivele pot fi reașezate și mutate oricând, în cazul unei urgențe sau al unor lucrări de construcții.

Soluție completă. Sistemul DELTABLOC® de parapete tip "New Jersey" din beton armat se adaptează la toate situațiile locale. Sistemul se conectează facil la dispozitivele de protecție la drumuri existente (inclusiv la cele din oțel) și permite inserarea facilă a unor elemente suplimentare (ex. panouri fonoabsorbante, parapeti pentru poduri, sisteme antiorbire). DELTABLOC® a dezvoltat elemente speciale pentru diferite situatii, inclusiv curbele stranse cu raze mici. De asemenea, sistemul cuprinde și parapetele CITYBLOC® pentru siguranța zonelor urbane, precum și panourile fonoabsorbante pentru PHONOBLOC® atenuarea disconfortul acustic al arterelor intens circulate.

Certificare europeană. Sistemul DELTABLOC® este produs și testat conform standardelor europene. Certificările sale atestă faptul că îndeplinește cele mai stricte cerințe de siguranță rutieră, impuse de standardul european EN 1317, adopat în România prin SR EN 1317.

Eficiență. Sistemul DELTABLOC® permite economii de timp și costuri în execuția lucrărilor de securizare a drumurilor datorită sistemului inovator de cuplare, a costurilor minime de execuție (elemente prefabricate) și întreținere.
Somaco asigură o logistică eficientă, cu acoperire națională, datorită amplasării strategice a fabricilor sale. Somaco este astfel aproape de toate proiectele de infrastructură rutieră din România.

Somaco Grup Prefabricate produce sub licență gama de elemente pentru protecția drumurilor KIRCHDORFER & DELTABLOC®. Începând cu anul 1995, aceste sisteme au reprezentat un pionierat în domeniul sistemelor de securizare a circulației. În continuă dezvoltare din anul 1995, cu peste 250 teste de impact realizate pe întreg portofoliul de produse, KIRCHDORFER & DELTABLOC® reprezintă sinonimul siguranței drumurilor.

Gama de elemente se compune din:

PARAPETE PREFABRICATE DIN BETON PENTRU SIGURANȚA DRUMURILOR DELTABLOC®

O serie de parapete prefabricate din beton tip "New Jersey" de înălțime 80, 100 sau 120 cm, care acoperă toate aplicațiile până la nivelul H4b, montate pe suprafață, cu pilon înfipt în sol sau ancorate de beton.

Motivația noastră este protejarea vieților.

PANOURI FONOABSORBANTE

Dezvoltate pentru a reduce zgomotul și a reține vehiculele scăpate de sub control. Panourile PHONOBLOC® sunt produse sustenabile, customizabile, foarte absorbante și durabile.

Ținem zgomotul sub control.

BARIERE DE SECURITATE CITYBLOC®

CITYBLOC® este proiectat ca un sistem modular, care oferă multiple posibilități de utilizare pentru diverse zone de trafic urban, stabilind noi standarde de securitate urbană.

Securizăm viața urbană.

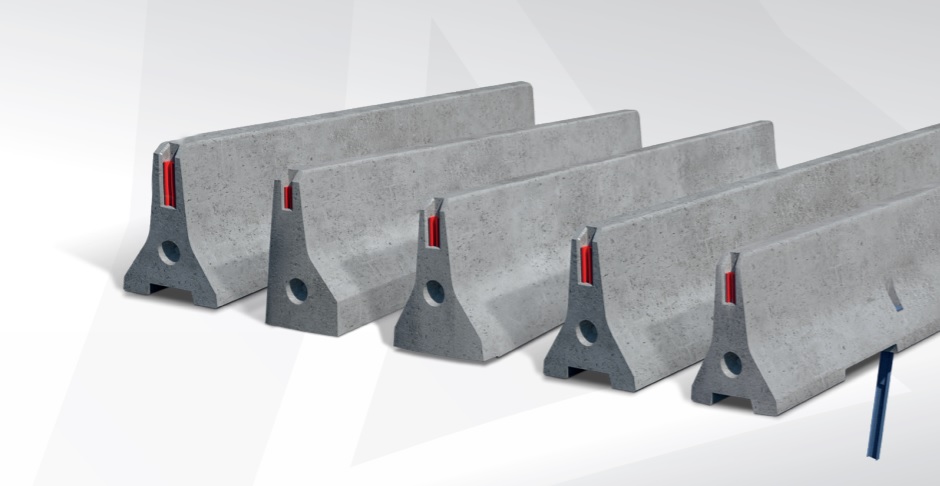

SERIILE DB 80 & DB 100 PARAPETE PREFABRICATE DIN BETON TIP "NEW JERSEY"

Flexibile, semi-rigide și rigide

Dezvoltate să acopere toate aplicațiile până la un grad de protecție H1, montate pe suprafață, cu pilon înfipt în sol, fixate, ancorate sau încorporate.

NOUA GENERAŢIE DE PARAPETE MODULARE

Acum performanţa superioară de siguranţă vine cu versatilitate neaşteptată pentru o siguranţă fără cusur. Uitați de soluţiile individuale de sine-stătătoare şi de necesitatea de a combina diverse tipuri de parapete. Noile Serii DB 80 si DB 100 cuprind tot ceea ce este necesar pentru o abordare holistică a siguranţei. Dezvoltate pentru o performanţă remarcabilă de siguranţă.

Un singur design - patru tipuri de parapete - aplicații multiple.

Elimină complicații pe partea mediană, marginea drumului și pod.

Broșura SERIILE DB 80 & DB 100

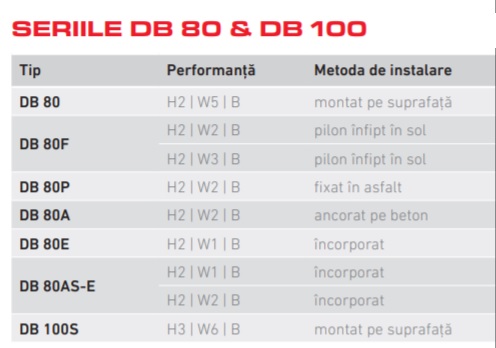

Caracteristici

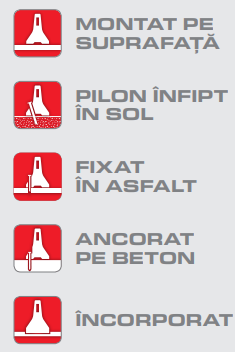

• Montat pe suprafaţă = H2 W5 B, H3 W6 B, (T3 W2 / N2 W3 / H1 W4)
• Pilon înfipt în sol = H2 W2/3 B
• Fixat în asfalt = H2 W2 B
• Ancorat pe beton = H2 W2 B
• Încorporat = H2 W1/2 B
• Lăţimea sistemului = 0.60/0.64m
• Înălţimea sistemului = 0.80/1.00m
• Lungimea elementului = 6.00m

Acoperă toate aplicațiile proiectelor moderne de autostradă.

Potrivită pentru zona mediană, marginea drumului, puncte de trecere și poduri.

Seriile DB 80 și 100 fac parte din conceptul holistic DELTABLOC® de siguranță pasivă a traficului. Proiectat și testat pentru versatilitate maximă, fiecare sistem acoperă mai multe moduri diferite de instalare. Prin intermediul tranzițiilor SafeLink®, acesasta poate fi conectată fără probleme la seria DB 120, dispozitive de protecție din oțel sau alte sisteme realizate de terțe părți.

ZERO DEBRIS CONCRETE

Seriile DB 80 și DB 100 - ZERO DEBRIS CONCRETE, beton fără părți desprinse, până la nivelul H2. Dezvoltate pentru o performanță remarcabilă de siguranță.

ZERO DEBRIS CONCRETE face ca parapetele să fie extrem de robust. Rezistă la o energie de impact de 3 ori mai mare decât betonul standard, ceea ce înseamnă mai puține reparații după impact li reducerea perturbărilor în trafic.

GAMA DE PRODUSE

COMPLET CERTIFICATE ŞI TESTATE

• Certificate EN 1317 CE
• T3 / N2 / H1 / H2 / H3
• Testat pe scară largă pe puntea podului

COMPLET MODULAR

• Se combină toate tipurile
• Se racordează la balustrade
• Multe elemente speciale disponibile

APLICAŢII

• Linie mediană dublă-singulară
• Marginea drumului
• Protecţie obstacole
• Protecţie pe pod
• Mentenanţă puncte de trecere
• Metoda 2-în-1 (T3 şi N2)

Motivația noastră este salvarea vieților!

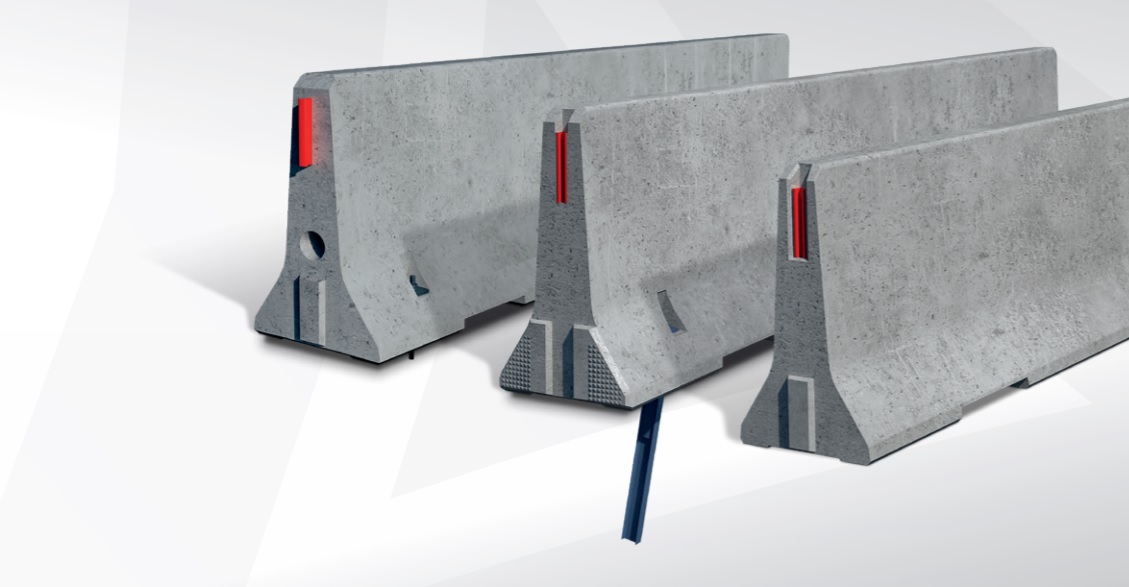

SERIA DB 120 PARAPETE PREFABRICATE DIN BETON TIP "NEW JERSEY"

Flexibile și semi-rigide

Dezvoltată să acopere toate aplicațiile până la un grad de protecție H4b, montate pe suprafață, cu pilon înfipt în sol sau ancorate.

INDESTRUCTIBILĂ CU ZERO DEBRIS CONCRETE

Ceea ce nu se sparge sub presiune este potrivit să reţină un camion de 38 tone.

DELTABLOC® introduce o tehnologie revoluţionară.
Acum betonul se comportă elastic la impacturi grele certificate la clasa de protecţie H4b – fără rupturi, fără părţi desprinse, fără resturi. Conferă un plus de siguranţă mai ales pe poduri şi în zona mediană.
ZERO DEBRIS CONCRETE conferă parapetelui robusteţe incredibilă. Rezistă la o energie de impact de trei ori mai mare decât betonul standard fără a se rupe sau sparge. Aceasta nu doar că diminuează necesităţile de reparaţii şi întreţinere, dar şi reduce semnificativ numărul zonelor de lucru periculoase.

Robustețe superioară confirmată la H4B W2 B: ZERO RESTURI, ZERO RUPTURI, ZERO PĂRȚI DESPRINSE.

Parapetele din seria DB 120 reduc semnificativ nevoia de reaparații. POT SUPORTA DE TREI ORI ENERGIA DE IMPACT STANDARD.

Broșura SERIA DB 120

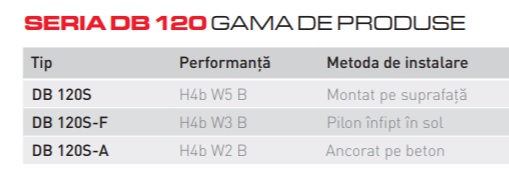

Caracteristici

• Montat pe suprafaţă = H4b W5 B
• Pilon înfipt în sol = H4b W3 B
• Ancorat pe beton = H4b W2 B
• Lăţimea sistemului = 0.67m
• Înălţimea sistemului = 1.20m
• Lungimea elementului = 6.00m

Acoperă toate aplicațiile proiectelor moderne de autostradă.

Potrivită pentru zona mediană, marginea drumului, puncte de trecere și poduri.

Seria DB 120 face parte din conceptul holistic DELTABLOC® de siguranță pasivă a traficului. Proiectat și testat pentru versatilitate maximă, fiecare sistem acoperă mai multe moduri diferite de instalare. Prin intermediul tranzițiilor SafeLink®, acesasta poate fi conectată fără probleme la seria DB 80, dispozitive de protecție din oțel sau alte sisteme realizate de terțe părți.

DELTABLOC® SERIA DB 120

COMPLET CERTIFICATE ŞI TESTATE

• Certificate EN 1317 CE
• H4b
• Testat pe scară largă pe puntea podului

COMPLET MODULARE

• Se combină toate tipurile
• Se racordează la Seria DB 80 H2
• Se racordează la bariere de protecție din oțel
• Multe elemente speciale disponibile

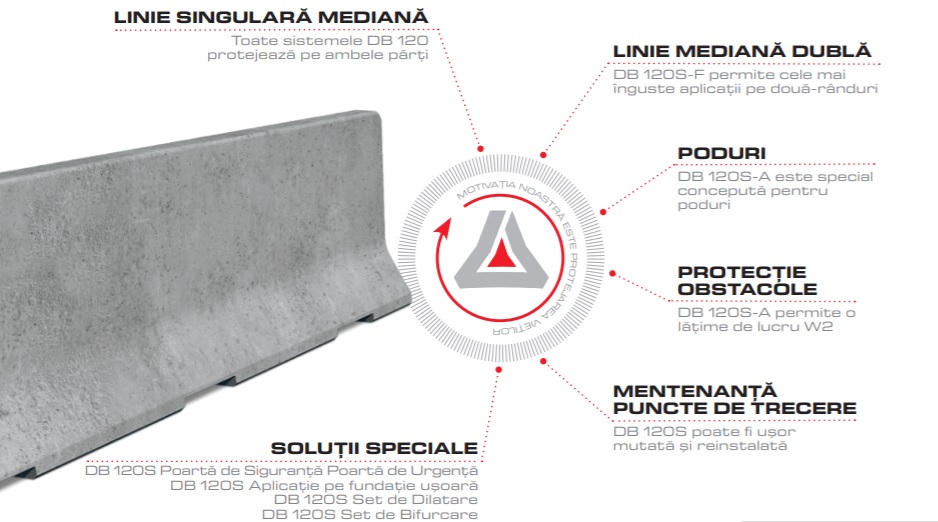

APLICAŢII

• Linie mediană dublă-singulară
• Marginea drumului
• Protecţie obstacole
• Protecţie pe pod
• Mentenanţă puncte de trecere

Motivația noastră este salvarea vieților!

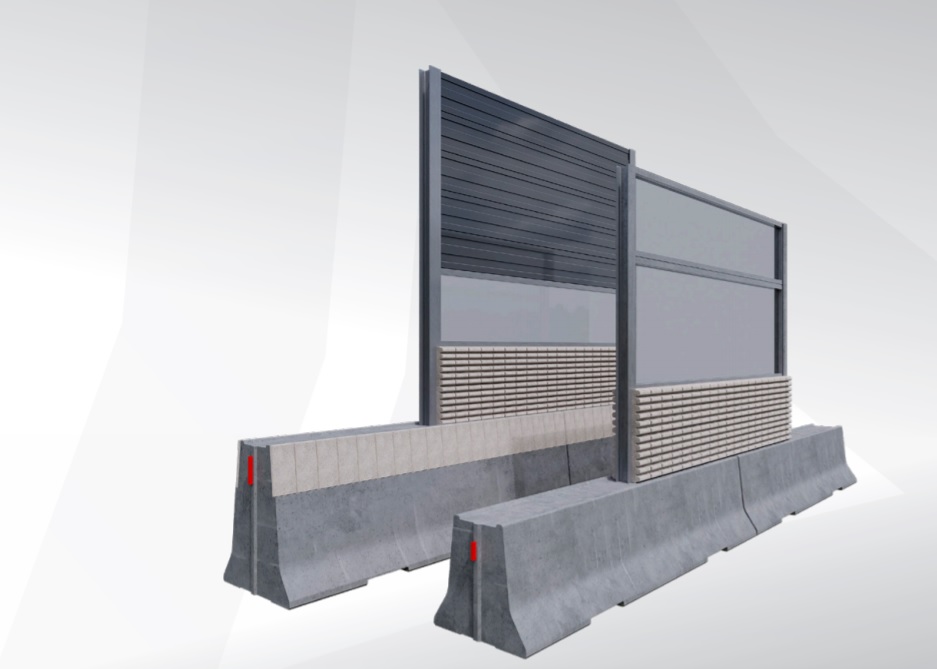

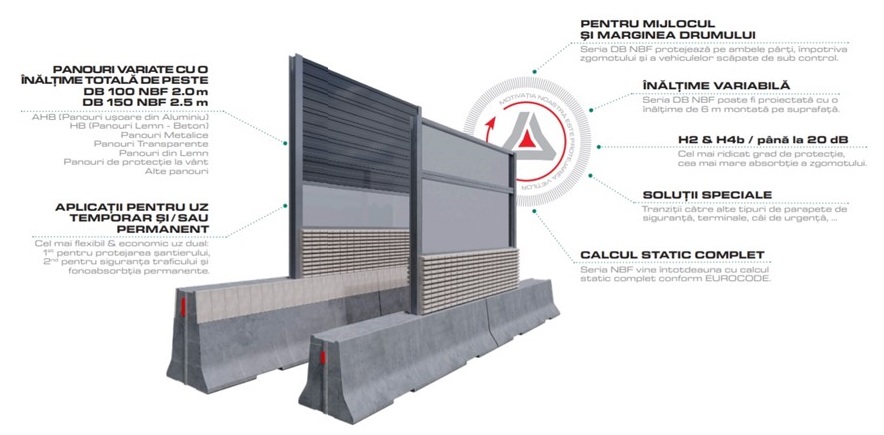

SERIA DB NBF SISTEM DE PARAPETE FONOABSORBANTE

Montate pe suprafață și testate la impact

Dezvoltate pentru a reduce zgomotul și a reține vehiculele scăpate de sub control, montate pe suprafață, pentru protecție H2 și H4b.

SISTEM MODULAR MONTAT PE SUPRAFAȚĂ, CU O ÎNĂLȚIME DE PÂNĂ LA 6.0M

Poate suporta toate sarcinile vântului în conformitate cu standardul EUROCODE – fără nicio ancorare sau fixare în sol. Un zid de barieră fonică trebuie să îndeplinească toate cerințele de construcție structurașă. Seria DB NBF este un sistem de protecţie testat la impact şi certificat EN 1317, proiectat conform EUROCODE pentru acceptare tehnică completă ca structură statică. În plus, seria DB NBF îndeplineşte toate cerinţele sonice conform EN 14388.

Proiectat structural să reziste la ACCIDENTE, VIBRAȚIA TRAFICULUI, SARCINI ALE VÂNTULUI ȘI ZĂPEZII.

Broșura SERIA DB NBF

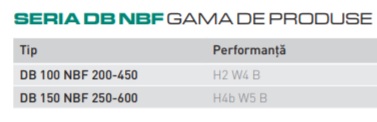

 Clase de performanţă

• Montat pe suprafaţă = H2 W4 B, H4b W5 B
• Unitate de bază = DB 100 NBF
• Lăţime/Înălţime/Lungime = 1.05 / 1.0 / 5.0m
• Unitate de bază = DB 150 NBF
• Lăţime/Înălţime/Lungime = 1.25 / 1.5 / 5.0m
• ZID NBF = În 0,5 m paşi, înălţime de până la 6,0m

Conceptul DB NBF permite integrarea tuturor tipurilor de panouri, indiferent de material sau design. Unitatea de bază DB NBF acționează ca fundament pentru întregul sistem. Coloanele standard din oțel se introduc la locul de amplasare, complet reglabile pentru alinierea verticală perfectă independentă de înclinarea drumurilor. În cele din urmă orice tip de panou poate fi inserat până la înălțimea prevăzută.

Instalarea Seriei DB NBF se face în trei paşi simpli:

1. Amplasarea unităţii de bază
2. Introducerea coloanei de oţel
3. Inserarea panourilor individuale

COMPLET CERTIFICATE ŞI TESTATE

• Certificate EN 1317 CE
• Grad de protecţie H2 şi H4b
• Diminuare cu până la 20 dB conform cu EN 1793-1
• Statistici conforme cu EUROCODE

COMPLET MODULARĂ

• Toate tipurile se pot combina
• Se poate racorda la seria DB 80 H2
• Se poate racorda la seria DB 120 H4b
• Se poate racorda la STEELBLOC®

APLICAŢII

• Faţă dublă
• Pe mijlocul sau marginea drumului
• Temporară sau permanentă

DESIGN

• Panou fonoabsorbant configurabil individual (beton, translucid, aluminiu, lemn, …)
• Selecţie individuală de culoare

SIMPLITATE

Solul trebuie să fie stabil și să ofere susținere, întrunind premisele pentru construcție rutieră standard. Nu sunt necesare fundații, piloni de adâncime, lucrări de beton. Nu sunt necesare săpături, excavări, amestecuri sau uscare. Nu sunt necesare utilaje grele. Plasați elementul NBF pe teren stabil, introduceți barele de oțel și inserați panourile fonoabsorbante ... și cel mai scurt timp de instalare este garantat!

Motivația noastră este salvarea vieților!

CITYBLOC® - SISTEME DE GHIDARE ȘI DE PROTECȚIE MULTIPLE PENTRU ȘANTIERE, CIRCULAȚIA ÎN DESFĂȘURARE ȘI ZONE DE STAȚIONARE

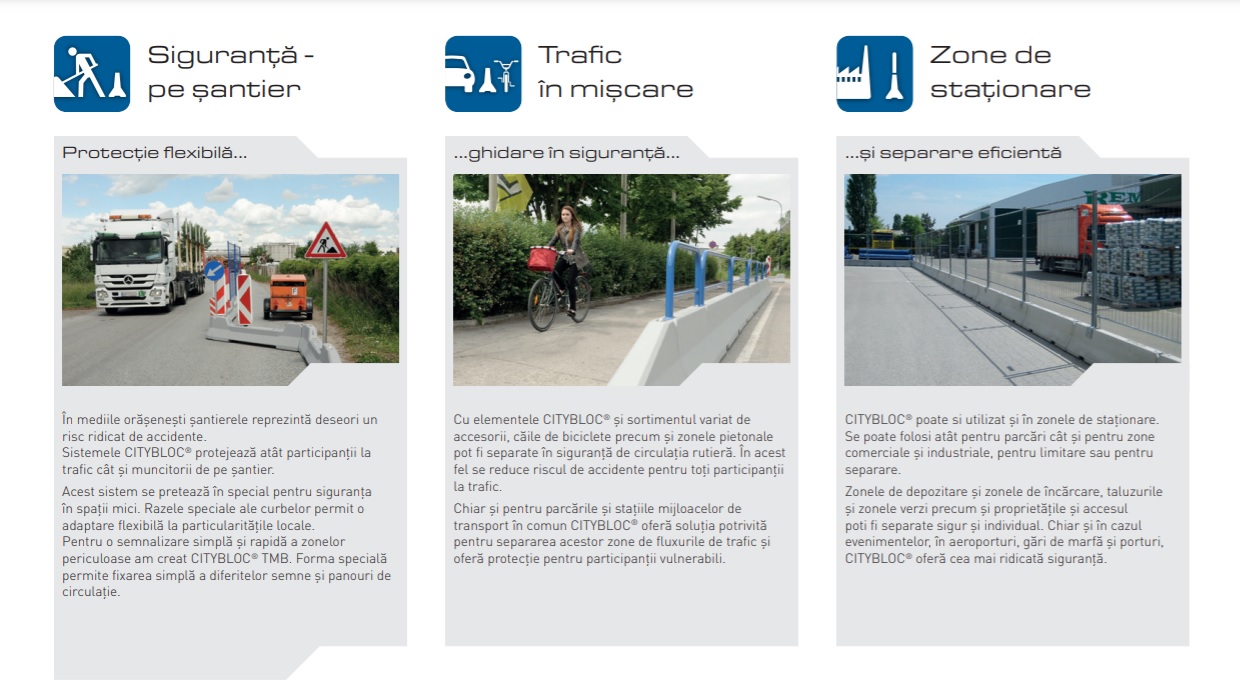

În mediile urbane, șantierele prezintă un potențial ridicat de pericole. Prin selectarea dispozitivului de siguranță corect, zonele de lucru oferă siguranța necesară pentru a proteja viața lucrătorilor și a participanților la trafic. CITYBLOC® asigură cu succes, conform celor mai stricte condiții EN 1317-2, mai multă siguranță în zonele publice, comerciale și industriale.

Sistemul este construit modular, iar design-ul elementelor individuale permite proiectarea siguranței la scală mică, garantând astfel siguranța absolută.
CITYBLOC® nu are ca scop doar protejarea participanților la trafic, ci și devierea fluxului de trafic și limitarea zonelor. „Traffic Management Barrier“ TMB a fost special dezvoltată pentru spațiul din interiorul orașelor și oferă, prin deschiderile sale, posibilitatea de a amplasa diferite accesorii pentru străzi cum ar fi semnele de circulație și garduri în mod rapid și eficient.

Sistemele de protecție și ghidare CITYBLOC® cu accesoriile multiple se utilizează pe șantiere, piste de biciclete, la stopuri și zone de încărcare, aeroporturi, gări și porturi. Oferă siguranță maximă, instalare și manipulare facilă.

Broșura CITYBLOC®

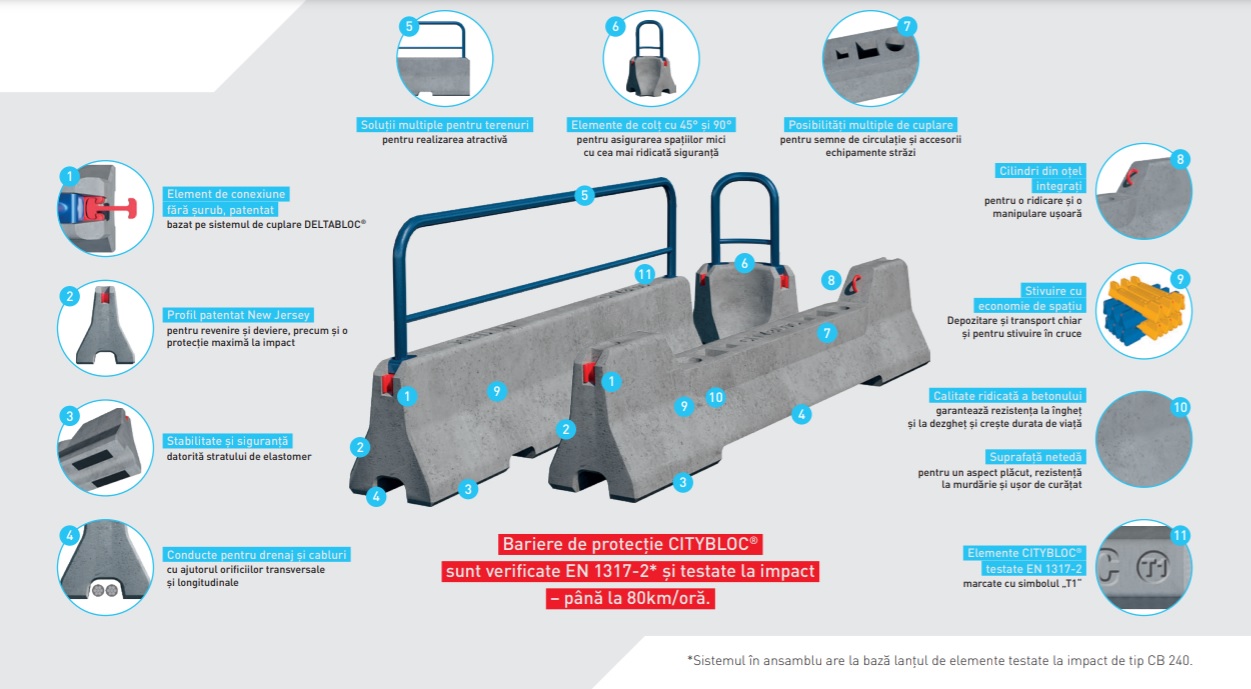

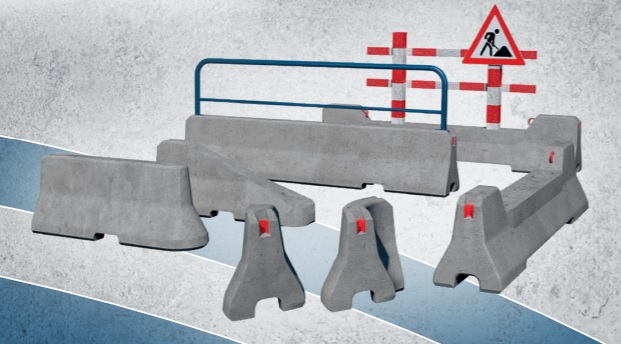

Noua generație CITYBLOC® a fost dezvoltată ca sistem modular și oferă o multitudine de posibilități de utilizare pentru circulație rutieră urbană.
Sistemele CITYBLOC® reduc pe termen lung și în mod eficient riscul de accidente pentru toți participanții la trafic. Acestea nu doar despart în siguranță pietonii și bicicliștii de circulația rutieră, ci permit semnalizarea simplă a zonelor periculoase prin intermediul accesoriilor variate.

Testat cu succes, conform EN 1317-2

Noua generație CITYBLOC® a fost verificată cu succes ca sistem unic pe piață, conform celor mai stricte condiții EN 1317-2 și a fost supusă unui test de impact.
Sistemul de protecție CITYBLOC® a fost dezvoltat special pentru asigurarea zonelor cu spații mici. Se deosebește printr-un număr mic de componente modulare, în special elementele radiale de 45° și 90° permit o protecție flexibilă în cel mai mic spațiu.
Razele diferite ale curbelor și sistemul de cuplare DELTABLOC® facilitează o instalare simplă și flexibilă. Asigurarea zonelor publice, comerciale și industriale este realizată în mod rapid și sigur. Modular, flexibil, versatil.

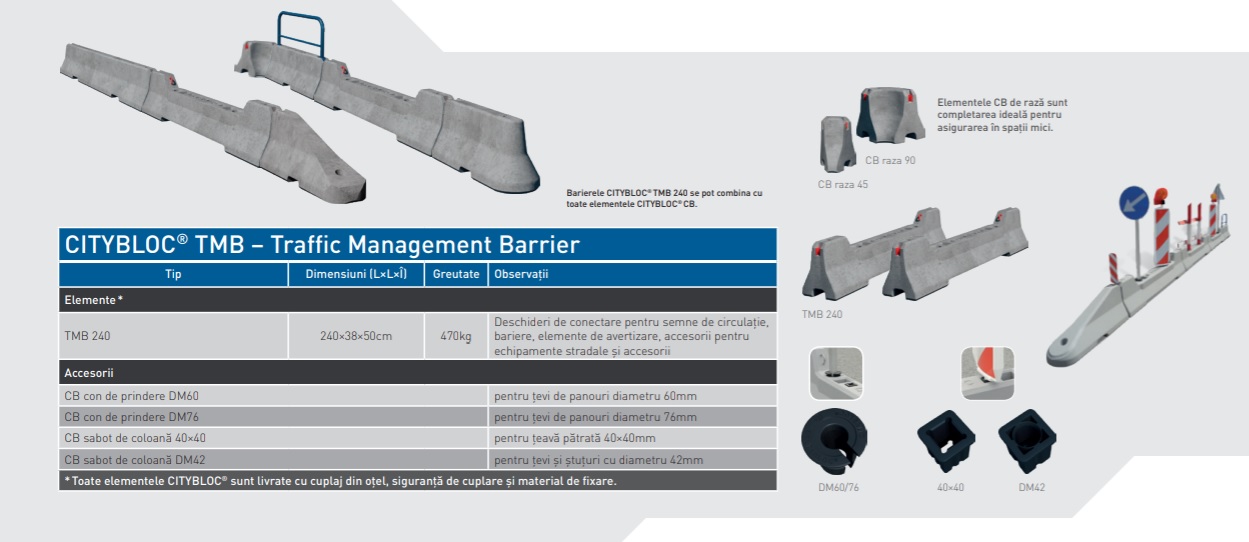

CITYBLOC® TMB TRAFFIC MANAGEMENT BARRIER

CITYBLOC® TMB – Traffic Management Barrier reprezintă un element special pentru spațiile din interiorul orașului.

Este adecvat în special pentru asigurarea șantierelor. Diferitele deschideri pentru conectări facilitează integrarea rapidă și simplă a semnelor de circulație, barierelor, elementelor de avertizare și a accesoriilor direct în TMB. Zonele periculoase pot fi astfel semnalizate rapid și sigur.

Pe lângă șantiere, acesta poate fi folosit oriunde este necesară marcarea zonelor periculoase, separarea fluxurilor de trafic sau ghidarea particianților la trafic.

CITYBLOC® TMB TRAFFIC MANAGEMENT BARRIER

CITYBLOC® TMB – Traffic Management Barrier reprezintă un element special pentru spațiile din interiorul orașului.
Este adecvat în special pentru asigurarea șantierelor. Diferitele deschideri pentru conectări facilitează integrarea rapidă și simplă a semnelor de circulație, barierelor, elementelor de avertizare și a accesoriilor direct în TMB. Zonele periculoase pot fi astfel semnalizate rapid și sigur.
Pe lângă șantiere, acesta poate fi folosit oriunde este necesară marcarea zonelor periculoase, separarea fluxurilor de trafic sau ghidarea particianților la trafic.

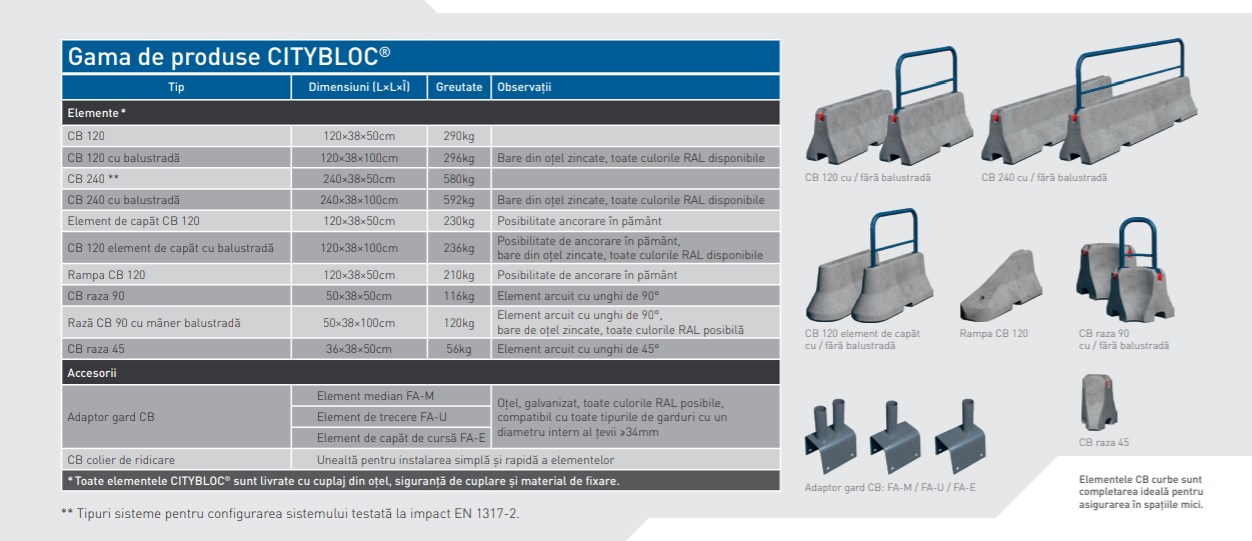

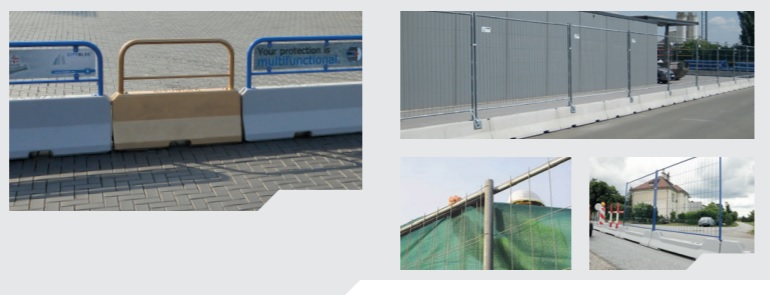

CITYBLOC® – Accesorii multiple

Panouri și inscripționare
CITYBLOC® se poate folosi ca suport pentru publicitate. Cu inscripționare directă, folie pe barierele de protecție sau cu panouri publicitare prinse pe mânerele balustradelor panourilor. De asemenea, elementele pot fi vopsite. În acest fel, CITYBLOC® poate fi folosit în același timp și ca un sistem de ghidare, precum și ca un spațiu de publicitate în zonele exterioare în cadrul evenimentelor în aer liber sau în centrele de shopping.
Folosire ca suport pentru publicitate și sistem de ghidare pentru vizitatori:
•    la activități organizate cum ar fi târguri, evenimente, concerte;
•    în zona exterioară a centrelor comerciale, în parcări;
•    în gări, aeroporturi, stații.


Garduri și adaptoare
Adaptorul special pentru gard CITYBLOC® pentru CB 120/CB 240 și TMB 240 oferă o montare simplă și eficientă din punct de vedere al costurilor, pentru a bloca sau a limita accesul în zonele de siguranță relevante. Adaptorii sunt prevăzuți pentru diferite înălțimi ale gardului, care poate fi acoperit dacă este necesar cu plase sau prelate. Aceste tipuri de instalări dau dovadă de stabilitate în conformitate cu Eurocode EN 1991-1-4.
Domenii de utilizare:
•    pentru asigurarea șantierelor și a spațiilor de depozitare;
•    plase și prelate permeabile la vânt ca protecție vizuală & împotriva prafului precum și suport publicitar;

Dispozitivele de protecție la drumuri, indiferent de materialul din care sunt confecționate (în principal otel și beton), trebuie testate la impact cu vehicule reale. Această cerință este necesară pentru a demonstra abilitatea de a redirecționa în siguranță vehicule grele și autoturisme. Momentul, forța dinamica și forța de reacțiune dezvoltate în timpul unui impact sunt complexe, iar calculele statice sau simulările dinamice nu oferă rezultate suficiente pentru proiectarea corespunzătoare a unui dispozitiv de protecție la drumuri.

Norma europeană EN1317, adoptată și în România prin SR EN 1317, reprezintă cele mai noi reglementari pentru barierele de securitate rutieră (executate din orice material – mai ales beton și otel). Acest standard definește câteva niveluri de protecție, care trebuie certificate prin teste de impact reale. SR EN 1317 nu stipulează niveluri de protecție pentru o aplicație anume, acestea sunt definite local de catre CNAIR prin Buletinul Tehnic Rutier.

Sistemul DELTABLOC® este testat cu seriozitate în concordanță cu SR EN 1317, chiar și pentru cel mai ridicat nivel de protecție (H4b) și oferă soluții eficiente pentru toate nivelurile de siguranță relevante. Mai mult de 300 de teste cu vehicule reale au fost realizate până acum pentru întreaga gamă de produse DELTABLOC®.
